Satz zur Umrüstung der Schaltung von leichten auf schwere Backen Babetta 210, 225 – SK

Dieser Satz ist bestimmt für den Umbau der Schaltkupplung bei Babetta 210, 225 von „leichten Backen“ auf „schwere Backen“ und besteht aus Teilen aus SK.

Diese Kupplung mit schweren Backen wurde während der Produktion der Motorräder in Kolárovo entwickelt, um ein gleichmäßigeres und präziseres Schalten in den zweiten Gang zu ermöglichen.

Bestimmt für:

• Babetta – 210, 225

Technische Daten:

• Backentyp: schwere
• Herkunft: SK (Entwicklung Kolárovo)
• Zustand der Backen: angepasst und auf den Durchmesser der Trommel eingeschliffen
• Empfohlener Wellendichtring: 28×38×7

Lieferumfang:

• 1× Satz Schaltbacken
• 2× Bolzen Schaltbacke + Sicherungsringe
• 1× Satz Mitnehmer für schwere Backen
• 1× Mitnehmer geschweißt
• 1× Distanzring dick
• 1× Distanzring dünn
• 1× O-Ring
• 1× Unterlegscheibe (zum Ausgleichen des Spiels des inneren Mitnehmers)

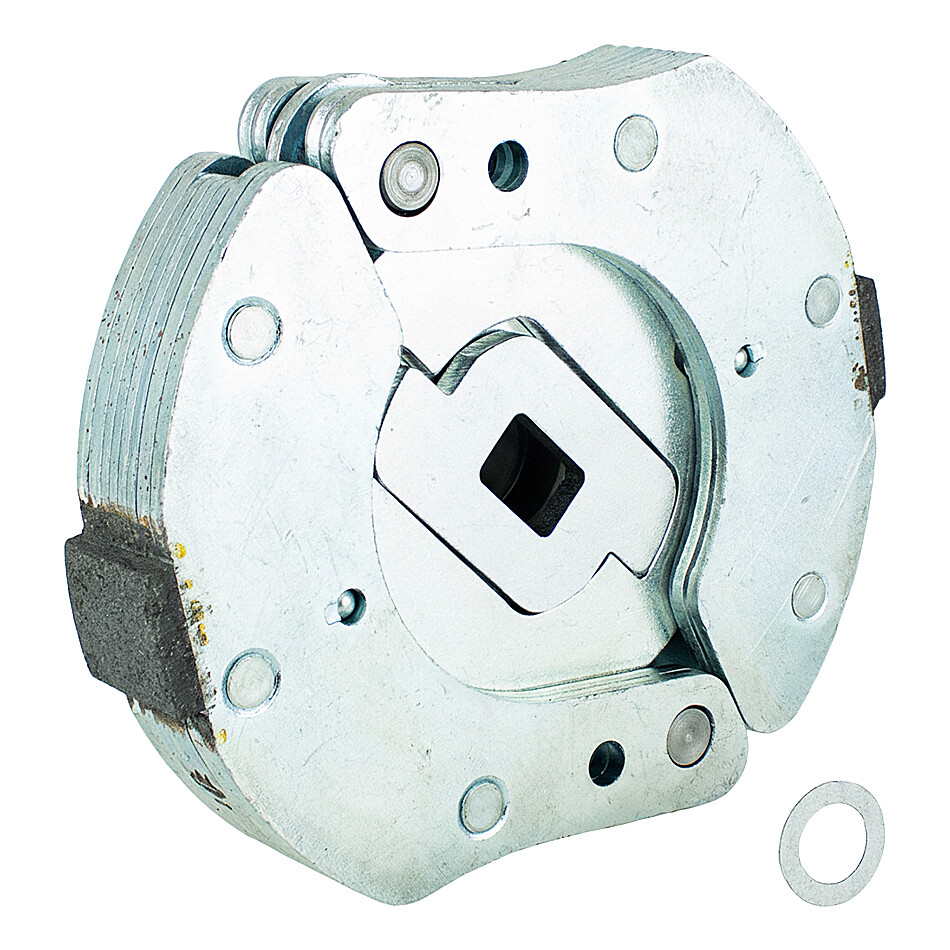

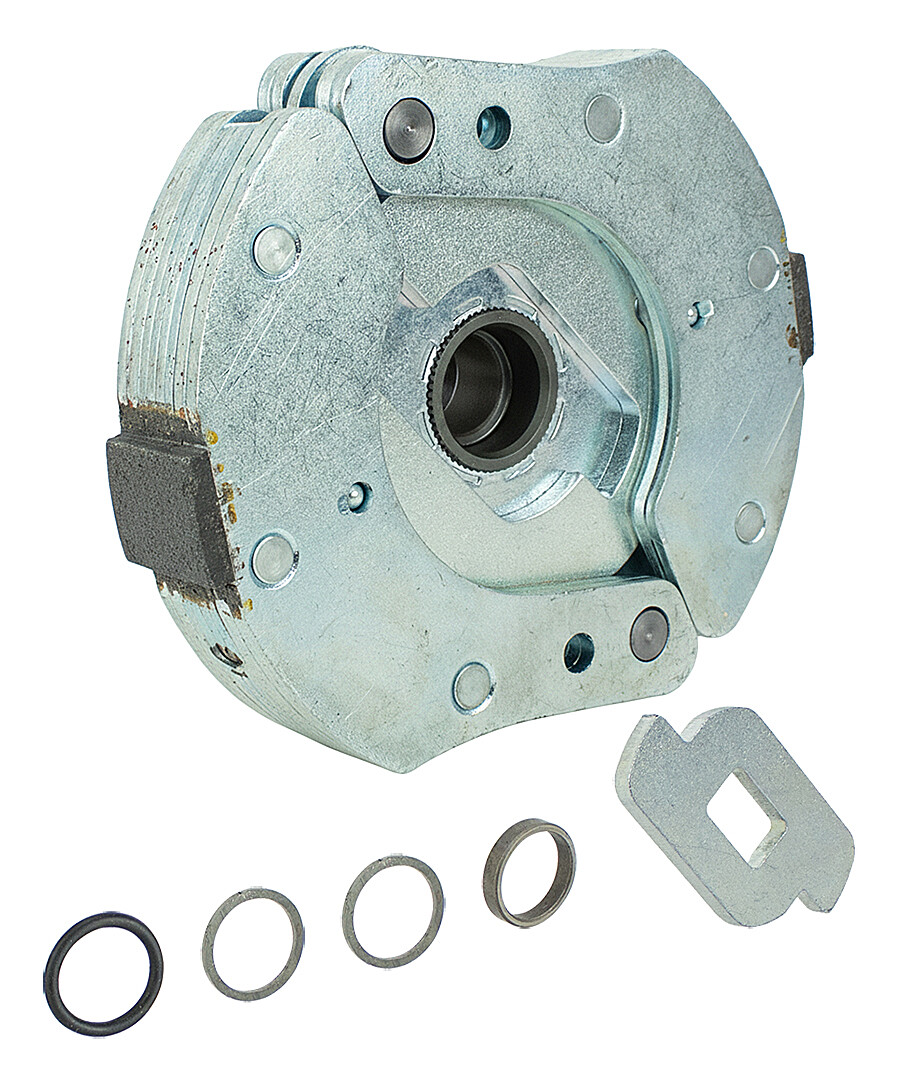

Dieser Satz ist so zusammengestellt wie auf dem Foto. Nicht enthalten sind folgende Teile, die aus der ursprünglichen Kupplung verwendet werden können: Schalt­trommel, Stützplatte, Deckel der Schaltbacken und Mutter.

Wir empfehlen den Austausch des Wellendichtrings in der Schalttrommel 28×38×7 sowie das Reinigen und Entfetten der Reibfläche der Trommel.

Die Schaltbacken wurden mit einer Vorrichtung angepasst und auf den Grunddurchmesser der Schalttrommel eingeschliffen.
Die Baugruppe wird in die Schalttrommel eingesetzt. Anschließend werden auf der Abtriebswelle in der richtigen Reihenfolge Unterlegscheibe für den O-Ring, O-Ring und Distanzring dick, innerer Mitnehmer, Unterlegscheibe (diese Unterlegscheibe im Beutel wird nur verwendet, wenn das Spiel des inneren Mitnehmers zu klein ist), Stützplatte und Deckel der Schaltbacken montiert.

Alles wird mit der Mutter gesichert und das Fahrzeug ist fahrbereit.
